スチールビーズの主な特長

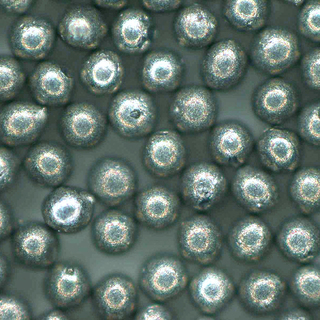

・窒素ガスアトマイズにより製造する微細な球状粒子
・精密金属部品の表層ピーニングに多大な効果が期待されます
・アルミ部品の耐磨耗用溶射材としても利用可能

スチールビーズにてショットピーニング処理を施すと部品の強度が増すため
強度目的で部品を大きくする必要性が軽減できます。

スチールビーズの仕様

スチールビーズ製品仕様
化学成分 C :1.00%
Si:1.20%
Mn:0.90%
サイズ
(基本粒度)
BPC040:500~300μm
BPC050:300~150μm
BPC080:200~100μm
BPC150:150~ 50μm
BPC300:70μm以下
硬度 700Hv以上 荷姿 20kg紙袋/段ボール箱

スチールビーズの主な用途

・ピーニング
・研掃作業
・梨地加工及び前処理
・アルミ部品の耐磨耗用溶射用材料など

他分野での利用が可能です。

スチールビーズに関する資料など

残留応力測定結果

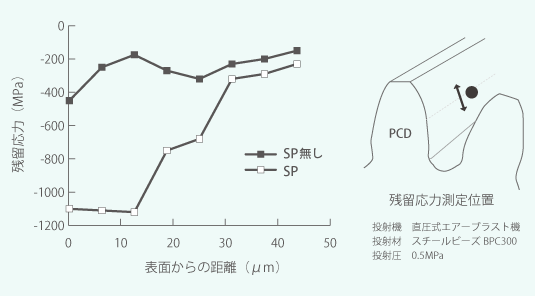

スチールビーズの残留応力測定結果

ショットピーニング処理により表面から約10μm の深さに大きな残留応力が付与されます

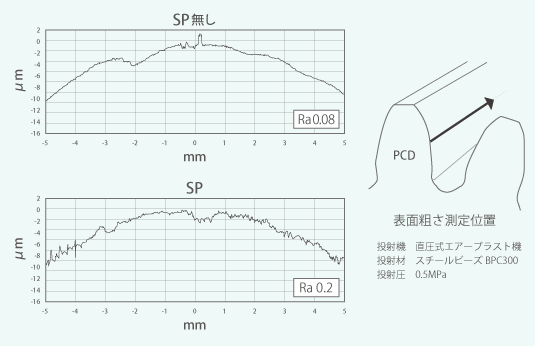

表面荒さ測定結果図

スチールビーズの残留応力測定結果

ピーニング後でもRa0.2 程度の表面粗さ

伊藤機工株式会社 特品事業部へのお問い合わせ先
お気軽にお問い合わせください!
伊藤機工株式会社 特品事業部
〒476-0001
愛知県東海市南柴田町ヌノ割412番地の4
TEL:052-689-7531 平日8:00~17:00
FAX:052-689-7530

特品事業部 お問い合わせフォーム
お問い合わせ内容必須

該当する物にチェックをしてください。

入力例:foo@example.com


入力例:0312345678

入力例:123-4567

これはA-Form評価版です
