IMRシリーズ
- エプロン式
- ショットブラスト機
- ショットピーニング機
型式：IMR-200型・IMR-600型・IMR-1200型
鋳物の砂落しや、鍛造品のスケール落しに最適なエプロン式ショットブラストマシン
IMRシリーズの主な特長
- 頑丈でコンパクトな設計
- 優れたメンテナンス性
- ２基の投射装置による効率的な研掃（IMR 1200タイプ）
- １基タイプの同型機に比べ格段に研掃時間が短縮され経済的です。
動画
※音声がありますので再生の際はご注意ください。
IMRシリーズの仕様
| IMR-200 | IMR-600 | IMR-1200 | ||
|---|---|---|---|---|
| 処理能力 | 容量パッチ (ℓ) | 90 | 280 | 480 |
| 最大処理量 (kg) | 300 | 560 | 900 | |
| 最大単重 (kg) | 20 | 40 | 40 | |
| 投射ユニット | 台数 | 1 | 1 | 2 |
| 最大投射量 (kg/min) | 80 | 180 | 180 × 2 | |
| モーター (kW) | 5.5 × 4P | 11 × 4P | 11 × 4P × 2 | |
| キャビネット | 研掃室寸法 φ × L(mm) | 600 × 800 | 900 × 1000 | 1000 × 1530 |
| モーター (kW) | 0.4 × 4P | 0.75 × 4P | 1.5 × 4P | |
| 扉開閉 | 0.2 × 4P | 0.4 × 4P | 0.75 × 4P | |
| バケットローダー | 0.4 × 4P | 1.5 × 4P | 3.7 × 4P | |
| 集塵装置風量 (㎥/min) | 15 | 20 | 45 - 60 | |
| トータル馬力 (kW) | 7.7 | 15.8 | 33.55 | |
| 設置面積 W × H × L (m) | 1.5 × 3.1 × 3.3 | 1.8 × 3.4 × 3.9 | 2.6 × 5.0 × 4.4 | |
IMRシリーズの主な用途
- 鋳造製品の砂落し
- 鍛造製品、熱処理品のスケール落し
- プレス製品のバリ取り
IMRシリーズの追加オプション
ご希望により、処理後の製品を機械の横に排出するコンベアベルトや、バリが多い場合にショット玉とバリを分別するトロンメルスクリーンなど、お客様のご要望に合わせたオプションの取付も可能です。実績写真

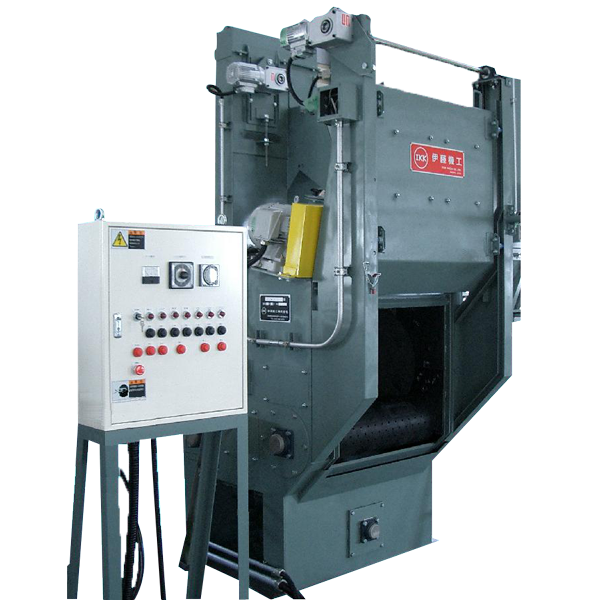

ショットブラスト機 IMRシリーズ
ショットブラスト機 IMRシリーズ
